Kılavuz deliği çapını nasıl hesaplarım?

Metrik dişte pratik kural: vida çapından adımı çıkarın. M8x1,25 için 8 - 1,25 = 6,75, yani 6,8 mm matkap ucu kullanılır.

Kılavuz neden kırılıyor?

En sık nedenler: kılavuz deliğinin çok küçük olması, talaşın kırılmadan sıkışması ve kesme yağı kullanılmaması. Her yarım turda çeyrek tur geri dönmek talaşı kırar ve kırılmayı büyük ölçüde önler.

Üçlü kılavuz takımında sıra neden önemli?

Birinci kılavuz konik ağzıyla dişi başlatır, ikincisi derinleştirir, üçüncüsü tam profili verir. Sırayı atlamak dişi bozar; kör deliklerde üçüncü kılavuz dişi dibe kadar taşıdığı için özellikle gereklidir.

Pafta ile kılavuz arasındaki fark nedir?

Kılavuz delik içine iç diş açar (somun dişi), pafta ise çubuk üzerine dış diş açar (cıvata dişi). İkisi de aynı ölçü ve adım sistemiyle tanımlanır.

Metrik ve inç diş nasıl ayırt edilir?

Metrik dişte ölçü M ile başlar ve adım milimetre cinsindendir (M8x1,25). İnç dişte çap kesir olarak, adım ise inç başına diş sayısı olarak verilir (1/4"-20 gibi). İkisi birbirine takılmaz.

Marka

Sırala

Pafta & Kılavuz Ucu

Kılavuz iç dişi, pafta ise dış dişi açar; ikisinde de başarı ölçü ve adımın doğru seçilmesine ve kılavuz deliğinin doğru çapta açılmasına bağlıdır. Bu sayfa metrik ölçü sistemini, kılavuz deliği hesabını ve el kılavuzu takımlarının sırasını açıklar. Katalogda 480'in üzerinde ölçü bulunur.

1–24 / 541 ürün · sayfa 1 / 23

Kılavuz deliği çapı

Diş açmadan önce açılacak deliğin çapı, vida çapından adım kadar küçüktür: M8x1,25 için kılavuz deliği yaklaşık 6,75 mm'dir (8 - 1,25). Bu pratik kural metrik dişte doğrudan işe yarar ve yanlış delik çapının iki sonucunu da önler.

Delik çok büyükse diş yüksekliği yetersiz kalır ve bağlantı zayıflar; çok küçükse kılavuz aşırı zorlanır ve kırılır. Kırılan kılavuzu delikten çıkarmak, çoğu zaman parçayı hurdaya çıkarır.

Vida	Adım	Kılavuz deliği
M4	0,70 mm	3,3 mm
M5	0,80 mm	4,2 mm
M6	1,00 mm	5,0 mm
M8	1,25 mm	6,8 mm
M10	1,50 mm	8,5 mm
M12	1,75 mm	10,2 mm

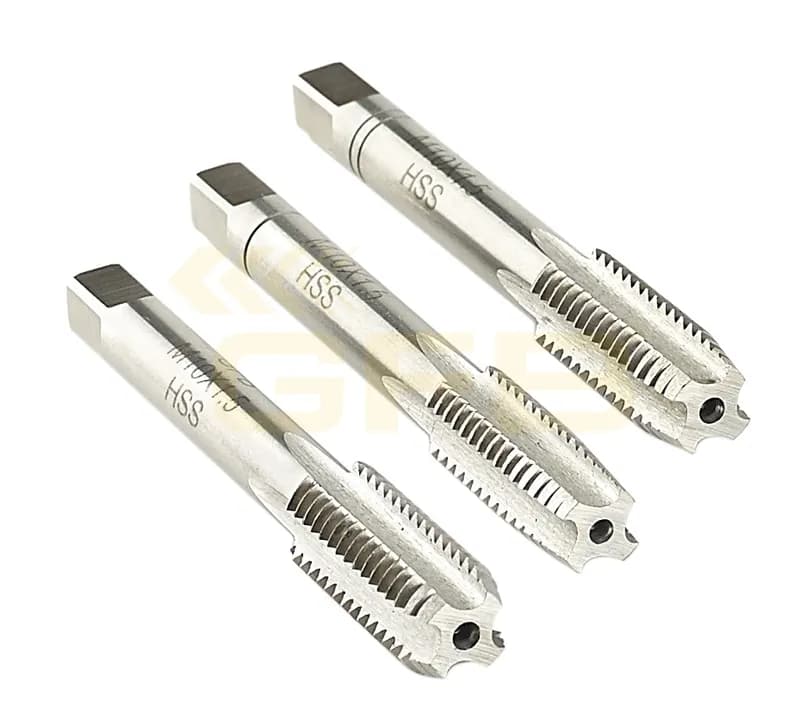

El kılavuzu takımı ve sıra

El kılavuzları genellikle üçlü takım halinde satılır ve sırayla kullanılır: birinci kılavuz konik ağızlıdır ve dişi açmaya başlar, ikincisi dişi derinleştirir, üçüncüsü ise tam profili verir. Kör deliklerde üçüncü kılavuz özellikle önemlidir, çünkü dişi dibe kadar taşır.

Makine kılavuzları tek parçadır ve tezgâhta ya da manyetik matkapta kullanılır; el kılavuzunun aksine sürekli ilerlemeye göre tasarlanır.

Her yarım turda dörtte bir tur geri dönerek talaşı kırın.
Kesme yağı kullanın; kuru diş açmak kılavuzu bitirir.
Kılavuzu eksene dik başlatın; eğik başlangıç dişi bozar.
Kör delikte üçüncü (dip) kılavuzu atlamayın.

Sıkça Sorulan Sorular

Kılavuz deliği çapını nasıl hesaplarım?
Metrik dişte pratik kural: vida çapından adımı çıkarın. M8x1,25 için 8 - 1,25 = 6,75, yani 6,8 mm matkap ucu kullanılır.
Kılavuz neden kırılıyor?
En sık nedenler: kılavuz deliğinin çok küçük olması, talaşın kırılmadan sıkışması ve kesme yağı kullanılmaması. Her yarım turda çeyrek tur geri dönmek talaşı kırar ve kırılmayı büyük ölçüde önler.
Üçlü kılavuz takımında sıra neden önemli?
Birinci kılavuz konik ağzıyla dişi başlatır, ikincisi derinleştirir, üçüncüsü tam profili verir. Sırayı atlamak dişi bozar; kör deliklerde üçüncü kılavuz dişi dibe kadar taşıdığı için özellikle gereklidir.
Pafta ile kılavuz arasındaki fark nedir?
Kılavuz delik içine iç diş açar (somun dişi), pafta ise çubuk üzerine dış diş açar (cıvata dişi). İkisi de aynı ölçü ve adım sistemiyle tanımlanır.
Metrik ve inç diş nasıl ayırt edilir?
Metrik dişte ölçü M ile başlar ve adım milimetre cinsindendir (M8x1,25). İnç dişte çap kesir olarak, adım ise inç başına diş sayısı olarak verilir (1/4"-20 gibi). İkisi birbirine takılmaz.
